Задание на отверстия I. Механизм передачи заданий.

 2605 Автор Новосёлов Михаил, Дупак Дмитрий, Поляков Дмитрий, Терелецкий Михаил

Общие правила

Данный документ регламентирует механизм обмена заданиями на отверстия и согласование отверстий между Архитекторами, Конструкторами и Инженерами.

До выдачи задания на отверстия Инженерами:

1. Проверяется факт наличия пересечений коммуникаций между инженерными разделами. При наличии пересечений изменяется трассировка коммуникаций;

2. Проверяется факт наличия пересечения с колоннами, капителями, балками, рёбрами сборных плит, фермами и подвесными потолками. При наличии данных пересечений изменяется трассировка коммуникаций;

Для быстрого поиска пересечений в модели Revit, по сформированному отчёту из Navisworks, мы настоятельно рекомендуем воспользоваться функцией «Пересечения модели» нашего плагина.

Механизм передачи заданий на отверстия

Общая концепция

Механизм передачи задания на отверстия предусматривает:

  1. Расстановку элементов заданий (кубиков) в отдельной модели «Задание на отверстия», в которую связями подгружены все инженерные, архитектурные и конструкторские модели.
  2. Согласование кубиков через изменяемые значения параметров.

На изображении ниже показан пример расположения кубиков, в отдельном от проектных моделей файле.

Порядок передачи задания на отверстия

Задания на отверстия специалистами разделов рассматриваются последовательно:

  1. ИОС ---> АР
  2. АР ---> КР
  3. КР ---> АР
  4. АР ---> ИОС

Перед просмотром Конструкторами задания ИОС все файлы групп кубиков должны быть утверждены к просмотру Главным архитектором проекта.

Положительные стороны концепции

  1. Сохраняется история изменений.
    Модель с заданиями на отверстия архивируется при каждой последующей выдаче.
  2. Проще коммуникация между разделами
    В модели с заданием настроены ведомости, в которых указана вся необходимая информация для коммуникации между специалистами раздела. Все кубики имеют уникальные ID номера, которые точно идентифицируют место расположения, тип системы, габариты и др. информацию.
    Согласование с инженерами смежных разделов больше не требует уточняющей информации о Уровне и Осях, в которых располагается элемент.
  3. Автоматическое создание отверстий
    После согласования часть кубиков внедряется в модель АР / КР. Это позволяет автоматически, с помощью плагина, сформировать отверстия на месте кубиков.
  4. Прозрачность механизма согласования.
    Параметр «Согласовано» доступен для каждого раздела. Три галочки говорят о том, что все разделы проектирования согласовали задание.
  5. Использование только стандартных функций Revit
    Нет необходимости использовать сторонние базы данных и дополнительные программы типа Excel.
  6. DWG задания становятся вторичными
    Механизм обмена информацией через DWG задания становится вторичным и требуется только для официальной фиксации изменений.

Семейства

Мы крайне рекомендуем использовать наши семейства так как с ними у вас гарантировано не возникнет лишних проблем. Вы можете скачать файлы по ссылкам ниже:

  1. Семейства кубиков
  2. Марка для кубиков
  3. Файл общих параметров для кубиков

Элемент задания на отверстие - Кубик

Кубик – условное название элемента модели, являющееся заданием на отверстие.
Представляет собой объемное тело – параллелепипед или цилиндр, свободно размещаемое в пространстве модели и наделенное рядом параметров. Выполнено семейством категории «Обобщённая модель».

Кубик соединяется со Стенами и Перекрытиями с помощью стандартной функции «Соединить», что создаёт Отверстие и устраняе коллизию с инженерной системой.
Данный подход НЕ предполагает создания семейства отверстия на месте кубика.

  1. Габариты кубика равны габаритам отверстия, которое будет формироваться в дальнейшем.
  2. Кубики делятся по форм-фактору.
    Для круглых отверстий используются Кубики – цилиндры, для прямоугольных – параллелепипеды.
  3. Кубики разделяются по критерию элемента основы, с которым они пересекаются.
    Для отверстий в стенах используются семейства Кубиков стен, для перекрытий – Кубики перекрытий. Между собой семейства различаются параметрами!
  4. Для удобства привязки кубика, на планах и в 3D, добавлены вспомогательные линии посередине каждой из граней.
  5. В семейство кубика добавлены все необходимые параметры.
    В семейство добавлены все необходимые пользовательские и системные параметры необходимые для обмена данными между сотрудниками разных разделов, а также для формирования спецификаций и дальнейшей фильтрации элементов в спецификациях.

Запрещается создавать Типоразмеры кубика!
НЕ предполагается создание типоразмеров с наименованием раздела семейства!
Для этого создан параметр экземпляра «Тип системы».
Параметры габаритов кубика созданы по экземпляру, так как большинство заданий на отверстия индивидуальны!

Параметры кубиков

Все кубики содержат следующие параметры:

  1. Для Плиты: Длина х Ширина х Толщина плиты или Диаметр
  2. Для Стен: Ширина х Высота x Толщина стены или Диаметр
  3. № кубика
    Значение параметра равно ID элемента кубика в модели «Задание на отверстия».
    Заполняется автоматически с помощью функции Future BIM «Задание на отверстия», далее с помощью функции «Задание на отверстия. Обновить».
    Тип данных: Целое.
    Данный идентификатор необходим для коммуникации между специалистами разных разделов.
  4. Тип системы
    Текстовый параметр, сокращённое наименование системы на русском языке, заглавными буквами, пример ОВ1
    Заполняется автоматически с помощью функции Future BIM «Задание на отверстия».
  5. Статус
    При создании значения параметра остаётся незаполненным.
    Заполняется вручную.
    В данном параметре фиксируется изменения элемента. Выбирается одно из пяти значении: Удалить / Добавить / Изменить габарит / Переместить / Обсудить
    Подробнее о статусах см. п2.1.3
  6. № изменения
    При создании, значения параметра «№ изменения» равно 0.
    Заполняется вручную.
    Числовым значением фиксируется номер изменения элемента. Пример: 1
  7. Дата изменения
    Текстовое значение, фиксирующее дату изменения / создания. Пример: 2023-02-06
    Заполняется автоматически с помощью функции Future BIM «Задание на отверстия. Обновить».
  8. Согласовано АР
    Заполняется вручную.
    Значение Да/Нет, фиксирует что Архитекторы согласовали задание на отверстие.
  9. Согласовано КР
    Заполняется вручную.
    Значение Да/Нет, фиксирует что Конструкторы согласовали задание на отверстие.
  10. Согласовано ИОС
    Заполняется вручную.
    Значение Да/Нет, фиксирует что Инженеры согласовали задание на отверстие.
  11. Комментарий АР
    Заполняется вручную.
    Дополнительное текстовое примечание при изменении элемента Архитекторами.
  12. Комментарий КР
    Заполняется вручную.
    Дополнительное текстовое примечание при изменении элемента Конструкторами.
  13. Комментарий ИОС
    Заполняется вручную.
    Дополнительное текстовое примечание при изменении элемента Инженерами.
  14. ADSK_Этаж
    Текстовое значение, фиксирующее этажность расположения кубика.
    Заполняется автоматически с помощью функции Future BIM «Параметр секции» при условии, что Архитекторами в файле «Задание на отверстия» предварительно созданы объёмные формы проектируемого объекта с разделением на этажи, секции, корпуса.
  15. ADSK_Номер здания
    Текстовое значение, фиксирующее Корпус или Секцию, в которой он располагается.
    Заполняется автоматически с помощью функции Future BIM «Параметр секции» при условии, что Архитекторами в файле «Задание на отверстия» предварительно созданы объёмные формы проектируемого объекта с разделением на этажи, секции, корпуса.
  16. Верх проёма
    Отметка отверстия относительно проектного 0,000.
    Заполняется автоматически с помощью функции Future BIM «Отметки проёмов».
  17. Низ проёма
    Отметка отверстия относительно проектного 0,000
    Заполняется автоматически с помощью функции Future BIM «Отметки проёмов».

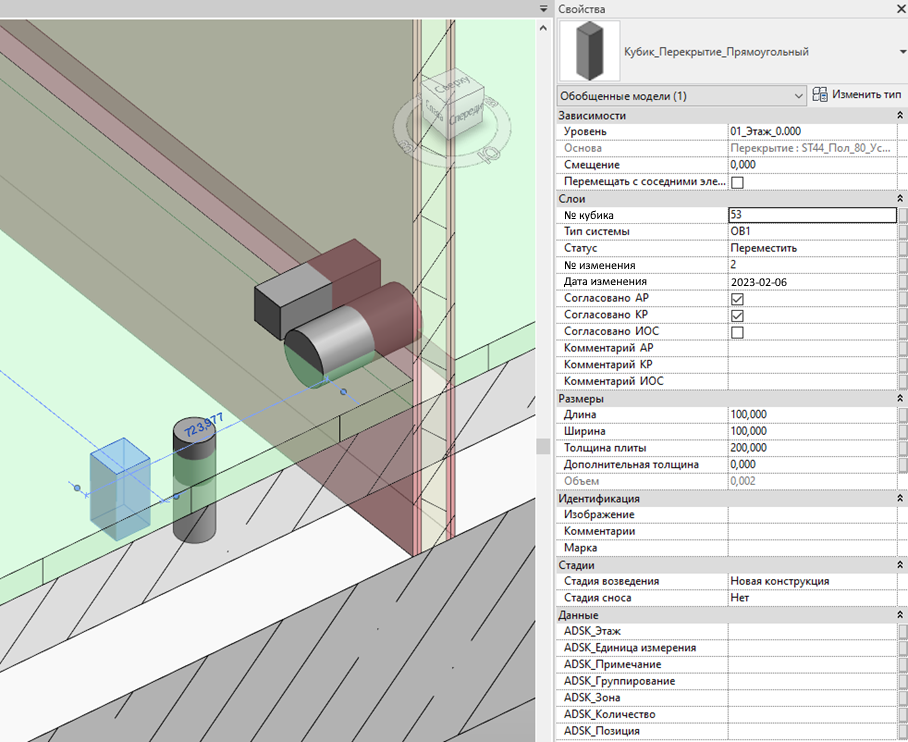

    На изображении ниже пример заполнения значений параметров кубиков в модели:

Создание задания на отверстия

Для создания Задания на отверстия необходимо:

Создание сводной модели с заданиями

Специалистом BIM-отдела ИОС на Revit Server создаётся одна или несколько моделей.
(в зависимости от деления по корпусам и секциям)

Далее в данной модели будут создаваться задания по всем разделам инженерных сетей.

Шаблон для создания модели разработан на основе ADSK и содержит все необходимые семейства и шаблоны видов.

Наименование модели: см. ТЗ на ИМ



Добавление в модель связей

Специалистом BIM-отдела ИОС в модель с заданиями на отверстия подгружаются все модели инженерных сетей проекта.

Каждая связанная модель должна находится в отдельном рабочем наборе.

Правила наименования рабочих наборов связей

_Поле1_Поле2_Поле3
Разделители полей и первый символ – «_»

Поле1 - двузначный порядковый номер, выбираемый произвольно
Поле2 – слово «Связь»
Поле3 - краткое наименование раздела заглавными буквами

Пример:_01_Связь_ОВ1

Создание кубиков

Специалисты ИОС расставляют задания на отверстия в виде семейства кубиков в местах пересечения сетей и монолитных, кладочных конструкций.

Мы настоятельно рекомендуем воспользоваться функцией нашего плагина «Задание на отверстия», которая автоматически расставляет и объединяет кубики в местах пересечения инженерных сетей и стен \ перекрытий, а также заполняет значения необходимых параметров.

Правила создания кубиков

Кубики создаются только на месте пересечения инженерных коммуникации с железобетонными и кладочными конструкциями.
Отверстия выполняемые «по месту» в модели не создаются.

Для создания кубиков только в местах пересечения инженерных коммуникаций с железобетонными и каменными конструкциями в функции Future BIM «Задание на отверстия» устанавливаются следующие значения фильтров:

Для категории «Стены» значение параметра «Модель» или «Группа модели» равно или содержит:

  • Монолит
  • Кладка
  • Обстройка

Для категории «Перекрытия» значение параметра «Модель» или «Группа модели» равно или содержит:

  • Монолит

Ниже на изображении показана функция «Задание на отверстия» с добавленными фильтрами для категории «Стены». Фильтры для Категории «Перекрытия» добавляются подобным образом.

Правила расстановки кубиков

Кубики расставляются согласно следующим требованиям:

  1. НЕ создаются кубики с габаритами меньше 100х100мм;
  2. Габариты кубиков должны быть кратны 5мм;
    Автоматически соблюдается при создании функцией «Задание на отверстия»
  3. Высотные отметки кубиков должны быть кратны 5мм;
    Автоматически соблюдается при создании функцией «Задание на отверстия».
  4. Привязки кубиков к осям кратны 5мм;
    Автоматически соблюдается при создании функцией «Задание на отверстия».
    Для корректной расстановки и привязки заданий на отверстия, на начальном этапе моделирования при построении сетей, специалисты раздела ИОС должны обращать внимание на кратность привязки центров сетей к координационным осям проекта.
  5. НЕ допускается создавать кубики, приходящие в торец стены, в Перекрытиях или в Фундаментных плитах;
  6. Минимальная перемычка над проёмом 100мм;
    При расстоянии менее 100мм габариты кубика увеличиваются до верхней грани стены.
    Автоматически соблюдается при создании функцией «Задание на отверстия».
  7. Кубики объединяются в один, когда расстояние между крайними смежными гранями нескольких кубиков меньше 100мм;
