Автоматически заполняет параметры помещений для квартирографии

Общая информация

Квартирография – это совокупность планов этажей, оформленных таким образом, чтобы информативно показать основные характеристики квартир.

Для каждой квартиры создаётся сводная марка с следующими показателями:

• Площадь квартиры жилая - учитывает только жилые помещения – тип 1
• Площадь квартиры - учитывает жилые и нежилые помещения – типы: 1 и 2
• Площадь квартиры общая - учитывает все помещения квартиры включая балконы и террасы (с понижающим коэффициентом) - типы: 1, 2, 3, 4 с их коэффициентом 0.3 - балкон; 0,5 - лоджия.
• Площадь квартиры без коэффициента - учитывает все помещения квартиры включая балконы и террасы без понижающих коэффициентов

Скачать марку помещения вы можете по следующей ссылке

Отличие от Dynamo

Основные отличия функции «Квартирография» от Dynamo-скрипта в следующем:

1. Автообновление площадей.
   При перемещении стен и изменении площадей происходит автоматический пересчёт значений и обновление марки квартиры. На этапе концептуального проектирования при необходимости постоянных изменений планировок данную функцию возможно отключить.
2. Разделять площади по этажам.
   Если опция включена функция суммирует только площади помещений, относящихся к одному этажу. Актуально на этапе концептуального проектирования, когда квартиры и их значения скопированы с этажа на этаж и не соблюдается сквозная нумерация квартир.
3. Считать площадь каждого помещения по формуле.
   В Функции присутствует возможность гибко настраивать результат, используя пользовательские параметры. Для расчёта итоговой площади квартир возможно настроить способ формирования результата:
   • По умолчанию. Для расчёта используется стандартный параметр «Площадь»;
   • Формула. Задать формулу, когда стандартный параметр «Площадь» умножается/делится на пользовательский параметр коэффициента;
   • Пользовательский параметр «Площадь», заданный вручную.
4. Удобный интерфейс.
   Все параметры для подсчёта возможно изменить на пользовательские. Программа предлагает выбор из уже имеющихся в проекте параметров, что уменьшает вероятность ошибки при вводе данных.
5. Возможность выбора помещений.
   Функция предлагает варианты выбора помещений, для которых будет произведён расчёт площади: Все в проекте / Все на активном виде / Выбранные / Все на этаже

Последовательность действий

Для формирования полной марки квартиры, содержащей основные технико-экономические показатели, Пользователю следует придерживаться следующей очередности действий:

1. Разместите помещения на плане этажа;
2. Заполните параметр «Имя» помещения начиная с заглавной буквы без сокращений
3. Заполните параметр «Тип помещения», введя числовое значение
   (жилое = 1, нежилое = 2, лоджия = 3, балкон = 4, общее = 5)
   Коэффициент площади заполняется автоматически:
   (жилое *1, нежилое *0, лоджия *0,5, балкон *0,3, общее *0)
4. Выделите все помещения одной квартиры и заполните параметр «Номер квартиры»
   Номера квартир не должны повторяться! Алгоритм группирует и обсчитывает все помещения с одинаковым номером квартиры;
5. Нажмите на иконку функции «Квартирография» и выберите необходимый диапазон помещений;
6. Иконка «шестерёнка» позволяет настроить параметры, куда будут записываться значения для формирования марок помещений. В настройках плагина заложены базовые параметры, которые участвуют в подсчёте ADSK Квартирографии. При необходимости, параметры можно заменить на другие.

   «Автообновление площадей» - при изменении площади помещений автоматически пересчитывает значения площадей, попадающих в марку

   «Разделять площади по этажам» - позволяет делать расчёты площадей поэтажно. Данная функция по умолчанию отключена т.к. не подходит для корректного подсчёта многоуровневых квартир и апартаментов.

   «Считать площадь каждого помещения по формуле» - позволяет «подогнать площади», указав поправочный коэффициент или параметр на который будет умножаться площадь помещения.
7. Нажмите «Ок»

Результат

Функция автоматически заполняет коэффициент площади для каждого помещения.

• ADSK_Количество комнат
• ADSK_Коэффициент площади
• ADSK_Индекс помещения
• ADSK_Площадь с коэффициентом
• ADSK_Площадь квартиры
• ADSK_Площадь квартиры общая
• ADSK_Площадь квартиры жилая
• Площадь квартиры без коэффициента

По умолчанию - это параметры ADSK, но вы всегда можете изменить параметры в настройках, выбрав именно те, что используются у вас в организации.

Округление

Правильность округления

Функция «Квартирография» округляет всегда правильно, потому что

1. Мы пользуемся Правилом округления чисел
2. Система округляет исходное значение один раз до требуемой точности. Повторное округление уже округлённого числа является математической ошибкой.

Почему у меня отличаются числа от плагина?

Причин может быть несколько:

1. Вы забыли добавить формулу округления в Экспликацию помещений, при этом в Марке формула есть;
2. Вы применили неправильную формулу округления;
3. Вы округляете не по Правилу округления чисел.

Правила округления чисел

1. Отделяем цифры после нужного разряда округления чертой
2. Если справа от черты стоит 0,1,2,3,4 – все цифры справа от черты заменяем 0
   Если справа от черты стоит 5,6,7,8,9 – к цифре разряда, которую округляли прибавляем 1

Округляем до десятых

10,5|08 = 10,5

10,5|85 = 10,6

Округляем до сотых

10,50|14 = 10,50

10,58|57= 10,59

Округляем до тысячных

10,501|4 = 10,501

10,585|7= 10,586 

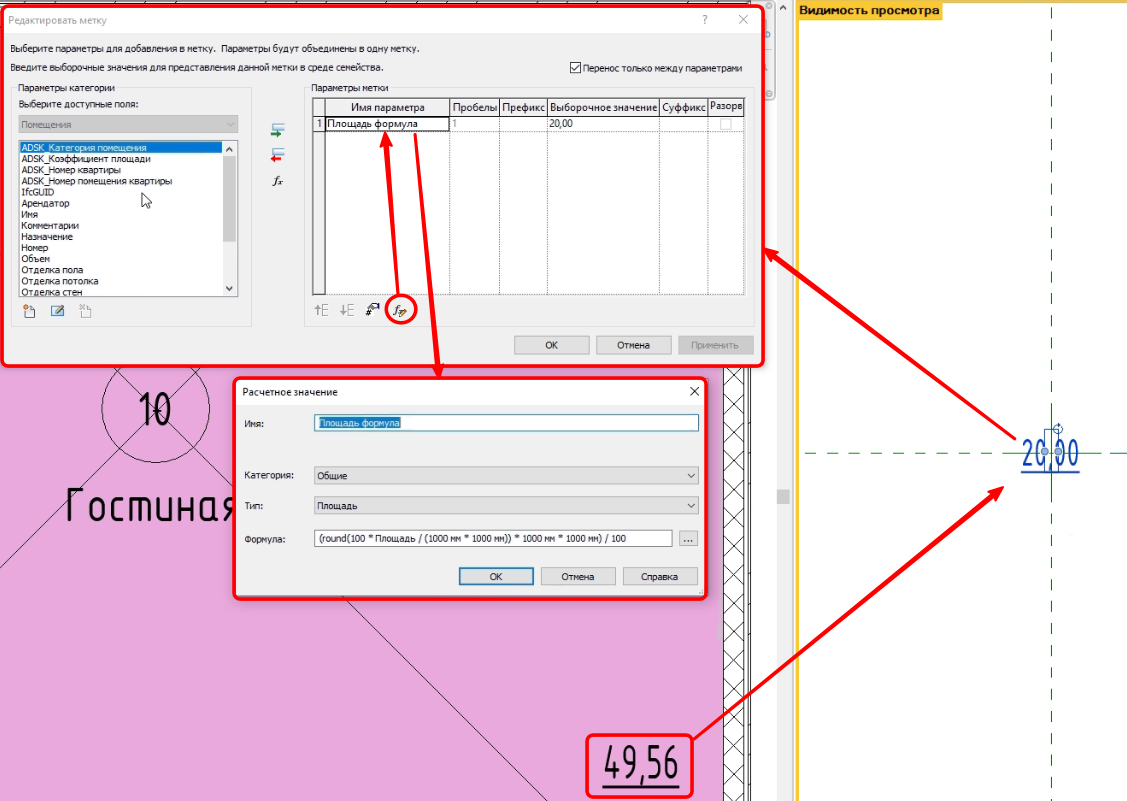

Формула в марке

Для корректного подсчёта площади добавьте расчётный параметр в Марку помещений. Правильный формулы смотрите далее.

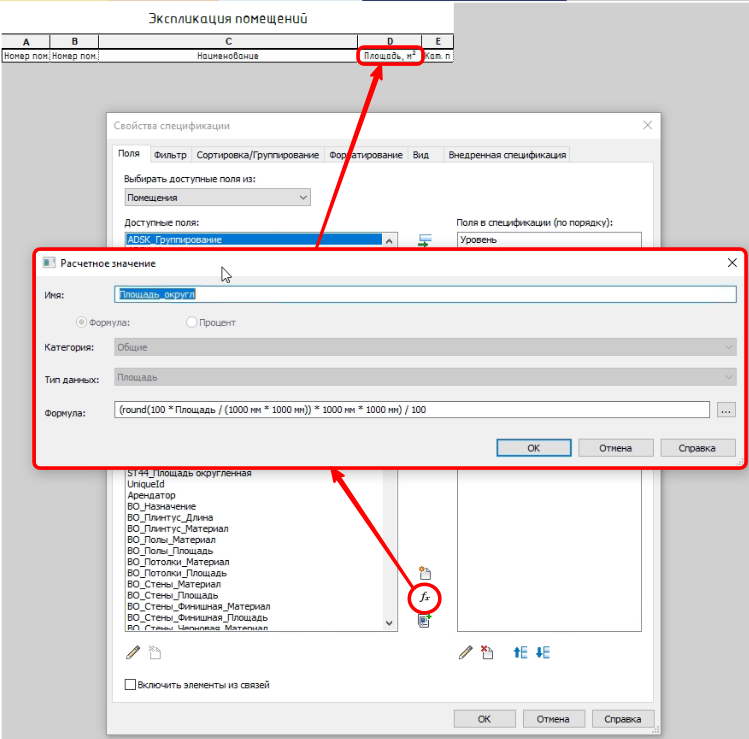

Формула в Экспликации помещений

Для корректного подсчёта площадей необходимо добавить формулу в Экспликацию помещений. Используйте для этого расчётный параметр. Формулу для расчётного параметра смотрите далее.

ПРАВИЛЬНЫЕ формулы

Округление до сотых

При подсчёте в миллиметрах

(round (100*Площадь / (1000 мм*1000 мм)) * 1000 мм * 1000 мм) / 100

При подсчёте в метрах

(round (100 * (Площадь / 1 м²) * 1 м²) / 100

Пример: число 10, 945322

Округление до десятых

При подсчёте в миллиметрах

(round (10 * Площадь / (1000 мм * 1000 мм)) * 1000 мм * 1000 мм) / 10

При подсчёте в метрах

(round (10 * (Площадь / 1 м²) * 1 м²) / 10

Пример: число 10, 945322

НЕправильная формула

Округление до сотых и двойное округление

(round (round (Площадь*1000) /10)) /100

Пример: число 18,0548

Выводы

Будьте внимательны, когда производите расчёт квартирографии. Мы желаем вам не ошибаться и как можно меньше времени потратить на этот этап!
